Maschinenpark
Ein Blick hinter
die Kulissen
Unser Maschinenpark Im Überblick
Erfahren Sie mehr über unseren Maschinenpark und die Maschinen, die wir für unsere Kunden im Einsatz haben. Sollten Sie für Ihre Bearbeitung keine geeigneten Maschinen in unserem Maschinenpark finden, kontaktieren Sie uns gerne! Wir haben die Möglichkeit auf unsere verlässlichen Partnerbetriebe auszuweichen.
Drehmaschinen
VOEST DA260/1500
VOEST DA260/2000 mit 3 Achsen Anzeige
STEINEL E30 180/600 zyklusgesteuert
STEINEL 570E 370/2000 zyklusgesteuert

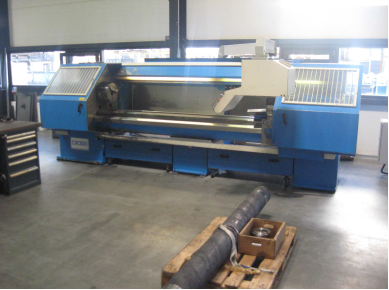

COMEV Picco CM300 300/3000 zyklusgesteuert
TIGER 380/2500 (max. Drehdurchmesser= 1025mm)
TIGER 260/1500
EIGENBAU

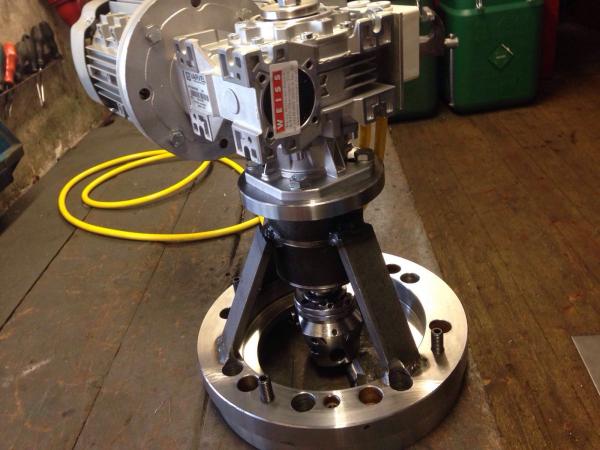

Mobile- Drehmaschine für mobilen Einsatz, Ausdrehbereich; dm 50 bis dm750m
Plandrehvorrichtung für mobilen Einsatz
CNC-Drehmaschinen

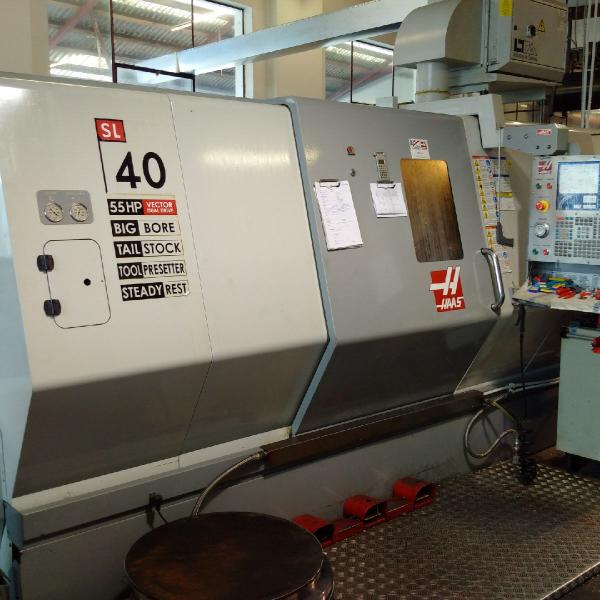

CNC-Drehmaschine HAAS SL40
Big Bore Steuerung FANUC/YASNAC Umlaufdurchmesser 1016mm; (635mm über Schlitten) Drehlänge 1118mm; Leistung 41 kw, 1400 U/min/VDI-50, 12x programmierbarer Reitstock, Spindelstockdurchmesser 165mm
CNC-Drehmaschine HAAS SL30 Steuerung FANUC/YASNAC
Umlaufdurchmesser 762mm; (368mm über Schlitten) Drehlänge 863mm; Leistung 22 kw, 2400 U/min/VDI-40, 12x programmierbarer Reitstock, Spindelstockdurchmesser 65mm

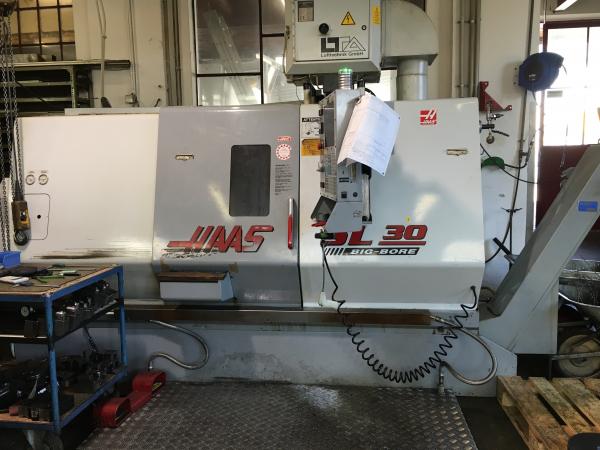

CNC-Drehmaschine HAAS SL30 Big Bore
Steuerung FANUC/YASNAC, Umlaufdurchmesser 762mm; (368mm über Schlitten), Drehlänge 863mm; Leistung 30kw, 2400 U/min/VDI-40, 12x programmierbarer Reitstock, Spindelstockdurchmesser 102mm, 2 Getriebestufen; Teilefänger

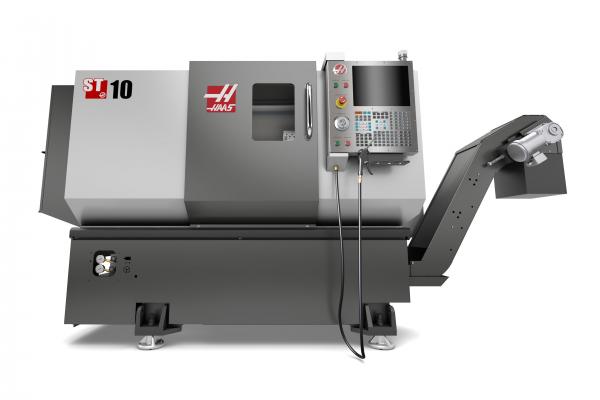

CNC-Drehmaschine HAAS ST-10Y CNC-Drehmaschine mit Y-Achse
Verfahrwege von max. 305 x 356 mm, 1,75″ (44 mm), Stangendurchmesser Umlaufdurchmesser von 413 mm, Verfahrweg der Y-Achse ±50,8 mm, Vektorantrieb (11,2 kW) 6000 min-1, A2-5-Spindel, 6,5-Zoll-Spannfutter (165 mm) hybrider Revolver mit 12 Stationen (6 VDI/6 BOT) angetriebene Werkzeuge mit höherem Drehmoment mit C-Achse 15″-LCD-Farbbildschirm, Speichersperre-Schlüsselschalter, Spindelorientierung,USB-Anschluss und synchronisiertes Gewindebohren, Werkzeughaltersatz im hybriden Revolver enthalten

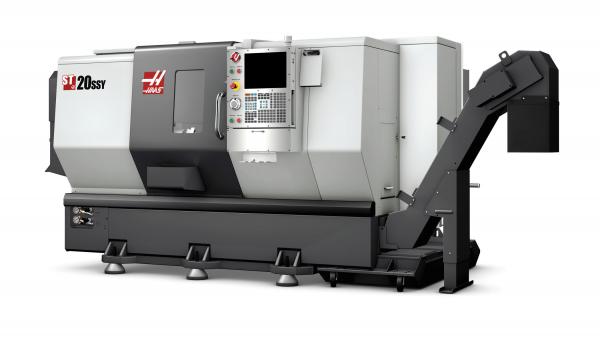

CNC-Drehmaschine HAAS ST-20SSY CNC-Drehmaschine mit Y-Achse
305 x 533 mm max. Verfahrwege, 51 mm Stangendurchmesser 806 mm, Umlaufdurchmesser, +-50,8mm Y-Achsen-Verfahrweg 22,4 kW Vektorantrieb, 5000 min-1 A2-6 Spindel, 210 mm Spannfutter Revolver mit 12 Stationen, angetriebene Werkzeuge mit erhöhtem Drehmoment uns C-Achse 15″, LCD-Farbmonitor Speichersperre-Schlüsselschalter, USB-Anschluss und synchronisiertes Gewindebohren, Standard-Werkzeughaltersatz
Fräsmaschinen
2 Stk. Fräsmaschinen CORREA F3UA, 1 Stk. mit Heidenhain-3Achsen-Anzeige
Aufspannfläche: 1400x500mm
CNC-Fräsmaschine WMW- FQW 560/1
Aufspannfläche 1600x560mm; 22kw
Verfahrweg x/y/z 1390/710/540 mm
Steuerung: Heidenhain TNC 355
max. Werkstückgewicht = 1500kg
Winkelkopf 90°

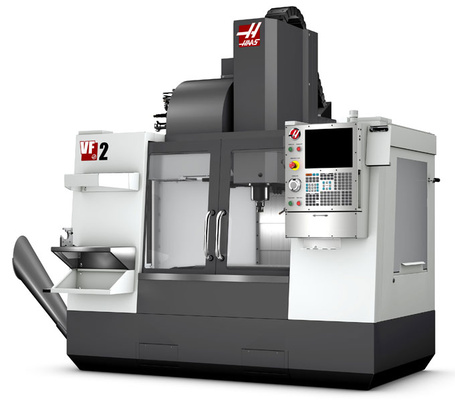

Vertikales Bearbeitungszentrum HAAS VF2
Verfahrweg x/y/z 1100/285/500mm
geeignet zur Fertigung von Schrägverzahnten Zahnrädern; (Einzelfertigung)
Verstellbarer Winkelkopf; Bohrpinole;
Vertikales Bearbeitungszentrum HAAS VF4
Spindelkühlung;
8.100 U/min.; 15kW Spindelmotor
Verfahrwerg x/y/z 1250//508/635mm
4. Achse dm310; 2 Getriebestufen
Verstellbarer Winkelkopf bis 90°
Vertikales Bearbeitungszentrum HARTFORD
Steuerung: Fanuc OMD; 4. Achse dm200mm Type: VMC 1020 S
Aufspannfläche 1200x470mm
Verfahrweg: 1020x510x510mm
20 Werkzeuge; 11 kW
Verstellbarer Winkelkopf bis 90°

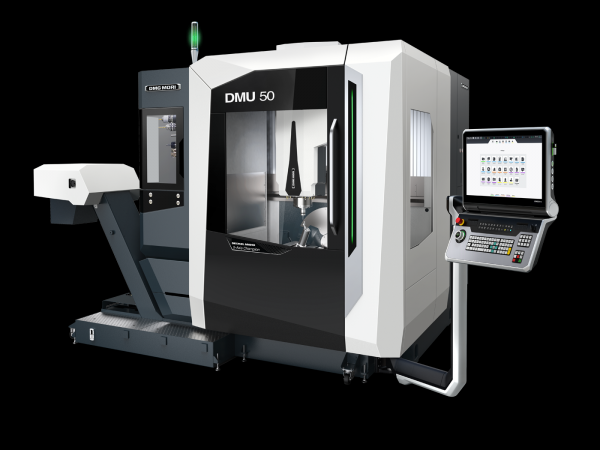

DMG Mori, DMU50
CNC Universal Fräsmaschine mit Schwenkrundtisch
x/y/z 650/520/475
Max. Werkstückhöhe 600 mm
Max. Werkstückgewicht 300kg
Schleifen
EIGENBAU

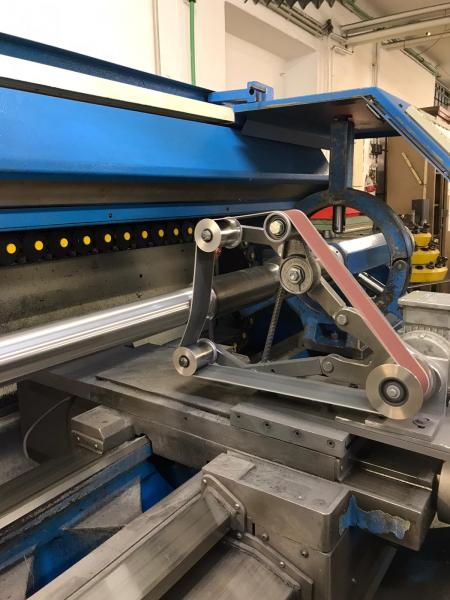

Mobile Schleifvorrichtung zur Bearbeitung an Maschinen oder Fertigungsteilen.
Ursprüngliche Idee / Diplomarbeit:Ziel dieser Diplomarbeit war es eine Vorrichtung zu konstruieren, womit in Zukunft die Bearbeitungen von verschlissenen Bolzen von Baggerschaufeln zerstörungsfrei, manuell und vor Ort gemacht werden können. Dabei spielte die Wiederherstellung der Rundheit eine bedeutende Rolle.
FLÄCHENSCHLEIFMASCHINE
Flächenschleifmaschine JAKOBSEN SJ 824 Aufspannfläche: 600x200mm
Verfahrweg: 650x250mm
Bearbeitungshöhe: max. 350mm
Bohren
Ständerbohrmaschine VOEST AB25N max. Ausladung: 600mm
max. Höhe des Werkstückes: 760mm
Ständerbohrmaschine KAO MING 700 DS
max. Ausladung: 600mm
max. Höhe des Werkstückes: 1100mm
Schweißen
WIG
MIG
MAG
Elektroden
Löten
Reparaturen
Reparatur- Set für Wellen- Aufspritzen Castolin Rototec 80
Sägen
Aut. Bandsäge- Rüsch HBSA-1 AS 250 Schnittbereich: dm250mm Aut. Vorschub und Einzelschnitte
Passfedernuten
F2 Keilnutenziehmaschinen von 3 bis 32mm

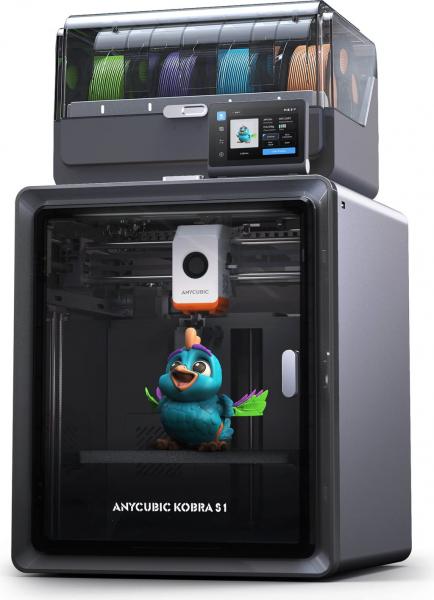

3D Druck
Dimension der Bauteile 250/250/250 mm
schnelle Ersatzteillösungen aus Kunststoff
grobe Genauigkeit
Wir haben Ihr Interesse geweckt?
Sollten Sie für Ihre Bearbeitung keine geeignete Maschine finden, so haben wir auch die Möglichkeit auf unsere verlässlichen Partnerbetriebe auszuweichen.
Für Ihre geschätzten Anfragen stehen Ihnen Hr. Gerhard Ulrich sowie Fr. Evelyn Nemet gerne zur Verfügung.
